IMC - Intelligent Multicolor System
- Echtzeit - Multicolorsystem für Lasersysteme mit mehr als 3 Grundfarben
Ansteuern von Laserprojektoren mit mehr als 3 Grundfarben
Viele professionelle Laserprojektoren verwenden heutzutage mehr als 3 Laserquellen.
Neben den verbreiteten 3 Lasern für Rot, Grün und Blau werden auch gelbe und/oder cyanfarbene Laser, zum Beispiel OPS-Laser, eingesetzt um den Farbenbereich zu erweitern.
Aber wie solche Projektoren mit der Showsoftware ansteuern?
In der Vergangenheit verwendeten die meisten Showprogramme Farbpaletten.
Das bedeutet dass jedem Farbausgabekanal eine bestimmte Farbe aus einer Tabelle zugeordnet ist.
Der Showprogrammierer musste lange Farbtabellen (Paletten) für die jeweiligen Laserprojektoren erstellen. Aber der Umgang mit den Paletten war umständlich. Wenn die Show auf einem anderen Projektor ausgegeben werden sollte, der andere Laserfarben benutzte, musste eine neue Paletten erstellt werden um die Farben anzupassen.
Heutzutage verwenden die meisten Programme die primären RGB-Farben, die auch der Computerbildschirm verwendet, wenn eine Figur gezeichnet wird. Das funktionierte gut, solange die meisten Laserprojektoren nicht mehr als 3 Grundfarben benutzten. Jeder Farbkanal vom Computermonitor wird direkt an den jeweiligen Farbkanal für den Laser gesendet.
Aber das funktioniert nicht wenn mehr als 3 Grundfarben im Laserprojektor verwendet werden.
Unsere Software Dynamics setzt nun eine neue Technik ein, genannt IMC (Intelligent Multicolor System). Ziel dieser Entwicklung war es, dem Anwender die Verwendung von bis zu 6 Laser-grundfarben seiner Wahl zu ermöglichen.

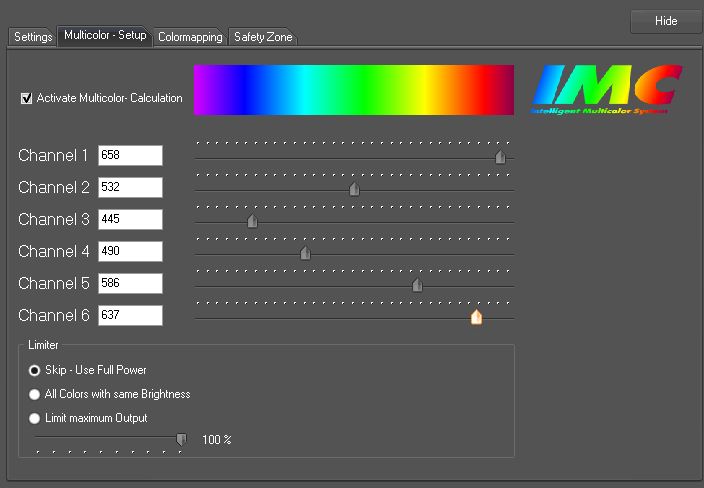

Die Bedienoberfläche ist einfach: Lediglich die Farbe oder Wellenlänge der Laserquellen mit einem Schieberegler einstellen. Das ist alles!
Die Anzeige der Wellenlänge und der Spektrumbalken helfen den Farbwert für den jeweils im Projektor eingebauten Laser einzustellen.
Die Farben, welche hier eingestellt werden, sind die Grundfarben des Laserprojektors. Diese werden als Farbkanäle (Channels) bezeichnet, weil jeder Laser mittels einem eigenen Steuersignal angesteuert wird („ILDA-Anschluss“).
Wenn also nur ein Laser benutzt wird und hierfür Rot eingestellt wird, dann wird die gesamte Lasershow in Rot ausgegeben. Vorausgesetzt, der eingebaute Laser ist wirklich rot.
Werden 2 Laser, Rot und Grün, eingesetzt, werden alle roten Teile der Show in Rot und alle grünen Anteile in Grün dargestellt. Die Mischfarben erscheinen in Gelbtönen.
Das hört sich alles einfach an. Aber was passiert mit Showteilen, die in Blau erstellt wurden?
Früher fehlten die blauen Anteile einfach, wenn ein Rot/Grün-Projektor verwendet wurde.
Also mussten die blauen Anteile manuell über eine Farbmatrix oder unter Verwendung einer speziellen Farbenpalette nach Rot bzw. Grün gelegt werden.
Mit Verwendung unserer neuen Technik werden die blauen Showanteile automatisch in den Bereich zwischen Rot und Grün hineingerechnet. Daher werden alle Teile komplett dargestellt.
Mit der neuen IMC-Technologie muss sich der Bediener nicht über die Auswahl der korrekten Farbenpalette Sorgen machen. IMC sorgt dafür, dass alle Showanteile dargestellt werden, gleich welcher Laser eingesetzt wird.
Um dem Anwender die Wahl zu lassen, zwischen der Darstellung aller Farbanteile der Show oder nur denen, für die passende Laserquellen vorhanden sind, kann IMC auch deaktiviert werden.
Im inaktiven Zustand werden wie in der Vergangenheit die RGB-Farben direkt zu den Farbausgangskanälen geleitet.
Ein Beispiel: Ein Projektor setzt 5 Grundfarben ein, Rot, Grün, Blau, Gelb und Cyan.
Wurden alle 5 Laser in IMC eingestellt, werden alle Farben der Show zu den korrekten Farbausgabekanälen geleitet. Ein gelber Teil einer Show wird nicht als Mischung zwischen Rot und Grün ausgegeben, sondern nur mit dem gelben Laser. Dasselbe gilt für Cyan.
Alle Farbabstufungen dazwischen werden automatisch berechnet.
IMC berechnet die Farben mit sehr hoher Auflösung und ermöglicht eine theoretisch gesamte Farbendarstellung von über 250 Millionen verschiedener Farbnuancen.
Die Farben meiner Show sehen nicht mehr so aus, wie sie an meinem RGB-Projektor ausgesehen haben. Wenn ich Gelb mit meinem gelben Laser ausgebe, wird etwas Rot dazugemischt. Ist etwas falsch?
Nein! Es ist sehr wichtig zu verstehen, dass IMC die verfügbaren Farben eines Laserprpjektors benutzt um die ursprünglichen RGB-Farben zu reproduzieren, mit denen die Show erstellt wurde.
Wurde also eine Figur in Gelb gezeichnet, errechnet IMC die Farbe aus den eingestellten Wellenlängen um die Farbe Gelb zu erzeugen. Wurde ein gelber Laser mit 580nm eingestellt, dann mischt IMC etwas Rot hinzu um die Primärfarbe Gelb zu erzeugen.
Die Primärfarben (Rot, Grün, Blau, Gelb, Cyan) die zum Zeichnen eines Bildes in der Software verwendet werden, sind in IMC durch die folgenden Wellenlängen dargestellt:
Rot = 650nm
Gelb= 600nm
Grün = 550nm
Cyan = 500nm
Blau = 450nm
Werden diese Wellenlängen am Schieberegler für die Wellenlängen eingestellt, dann werden die Primärfarben ohne Umrechnung an die entsprechenden Farbausgabekanäle geleitet. Ganz gleich welche „wirkliche“ Wellenlänge bzw. welche Farbe der jeweils angeschlossene Laser hat.
Also eine gelbe Figur (RGB Wert R100%, G100%, B0%) wird ausgegeben, indem nur der Farbausgabekanal für den gelben Laser angesteuert wird. Der Farbkanal für den grünen Laser wird ausschließlich für die Ausgabe von reinem Grün benutzt, wenn 550nm eingestellt wurden etc.
Andernfalls werden Farben hinzugemischt
Als Resultat sehen manche Farben etwas anders aus, als man es von reiner RGB-Ansteuerung ohne IMC her gewohnt war.
